YD-8C系列智能电容器

产品参数

工作环境

输入电压：380V±20%或220V±20%

取样电流Is：≤5A

工作温度：-10℃~55℃

工作频率：50Hz±5%

电压畸变率：≤5%

相对湿度：最大95%

电源条件

额定电压：~220V/380V

电压偏差：±20%

电压波形：正弦波，总畸变率不大于2.5%

工频频率：48.5~51.5Hz

功率消耗：＜3W

测量误差

电压：≤0.5%

电流：≤0.5%

功率因数：≤±1.5%

温度：±1℃

环境条件

环境温度：-40℃~40℃

相对湿度：40℃，20~90%

海拔高度：≤2000m

保护误差

电压≤0.5%

电流：≤1%

温度：±1℃

可靠性参数

控制准确率：100%

控制容许次数：200万次（国网电力科学研究院测试报告）

电气安全

电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采用与控制电路防护均符合中华人民共和国电力行业标准DL/T842-2003《压低并联电容器装置使用条件》、GB/t22582-2008《低压电力电容器功率因数补偿装置》中对应条款要求。

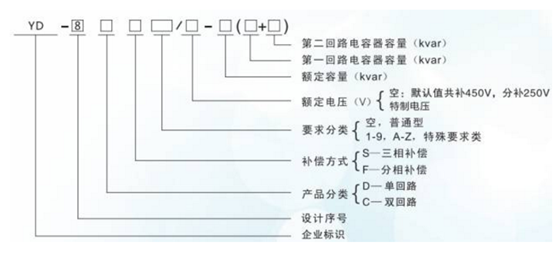

产品型号

分解图

产品工作原理

产品由智能组件、同步投切开关电气组件、电流采样组件和低压电力电容器等部件组成，下图是产品系列中分相补偿方式的工作原理框图

产品接线图

产品在柜体中积木式组装，构成无功自动补偿装置，打破传统自动补偿装置的结构模式，如下图所示，具有电容器零投切等优异功能以及结构简洁、同样柜体可撞更多电容量、生产简易、容量可调整性好、运行维护方便等特点。

1000mm宽无功补偿柜最大补偿容量：800kvar;装机台数：≤20台

800mm宽无功补偿柜最大补偿容量：600kvar；装机台数：≤16台

产品补偿应用方案

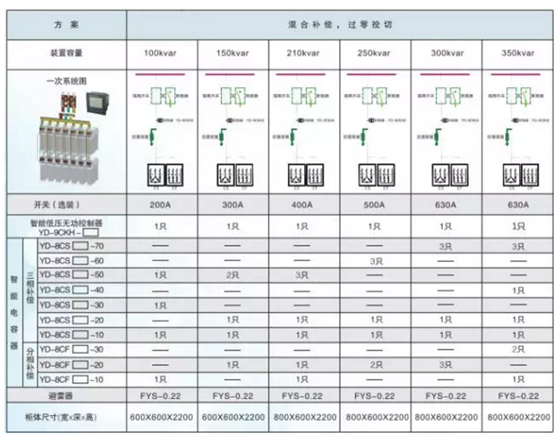

混合补偿成套应用方案

三相共补成套应用方案
