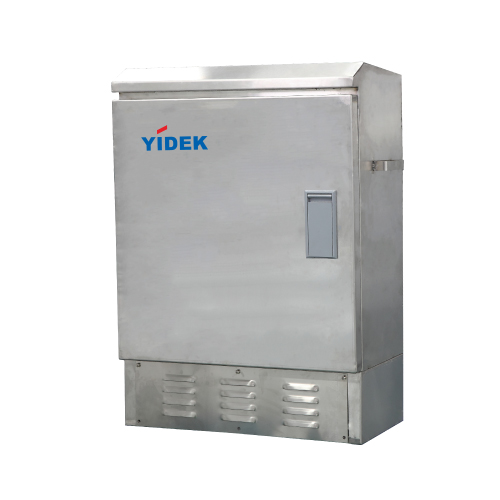

YD-SPC全控型智能电能质量矫正装置-SVG型
  • YD-SPC全控型智能电能质量矫正装置-SVG型
  • YD-SPC全控型智能电能质量矫正装置-SVG型
  • YD-SPC全控型智能电能质量矫正装置-SVG型
描述

YDK系列SPCSmart Power Quality Correct Device)是浙江亿德科技有限公司在YDK系列SVG的基础上进行优化升级,专用于提升配电台区电能质量的新型电力电子装置。该装置可有效补偿三相不平衡,双向快速调节无功功率,实时稳定系统电压。与国网低电压排查治理的管理方针和技术原则完全吻合。

应用领域

针对农网等供电半径长,负荷变化大,造成了供电末端电压低的现象,该产品有效解决配电末端电压低的问题,保证供电正常,投资成本低,补偿效果好。

产品参数

系统参数

额定电压等级:380V/480V

输入相电压范围:-40%~ +20%

电网频率:50Hz/60Hz(范围:45Hz~63HZ

网络结构: 三相三线、三相四线

电路拓扑:三电平

通讯监控能力

监控方式:标配WiFi模块(通过手机、iPad、笔记本电脑灯进行web访问,从而实现数据显示及参数设定)

显示内容:电压、电流、频率、功率因素、运行温度等实时运行信息

通讯接口:RS485/CAN/网口

通讯协议:Modbus协议/电总协议

环境要求

运行温度:-10~45℃

海拔高度:<1500m1500米以上按照GB/T3859.2请降额使用,或者联系经销商

IP等级:IP44

抗震能力:8

性能指标

三相平衡补偿能力:不平衡度<5%

额定电流(或最大不平衡补偿电流):45ASPC-30);75A SPC-50);150ASPC-100

无功补偿范围:从-1~1可调

无功补偿容量:30kvar50kvar;75kvar;100kvar

无功补偿率:>99%

响应时间:<15ms

保护功能:过压保护、欠压保护、短路保护、逆变桥反向保护,过补偿保护,防雷双重保护等。

配电功能:两路电能分配,带C级防雷功能

机械特性

型号:YDK-SPC-30YDK-SPC-50;YDK-SPC-75;YDK-SPC-100

尺寸:W700*1150

颜色:不锈钢本色

重量:58kg(SPC-30)72kg (SPC-50);90kg(SPC-75)115kg(SPC-100)

安装方式:户外落地式/悬挂式(H杆、F杆)

安装倾斜角:<5

产品型号与尺寸


工作原理

三相不平衡补偿原理

YDK-SPC开启后,通过外接电流互感器(CT)实时监测系统电流,并将系统电流信息发送给内部控制器进行处理分析,以判断系统是否处于不平衡状态,同时计算出达到平衡状态时各相所需转换的电流值,然后将信号发送给内部IGBT并驱动其动作,将不平衡电流从电流大的相转移到电流小的相,最后达到三相平衡状态。



电压支撑原理

YDK-SPC对补偿点电压进行采样,将电压信息传递给内部DSP,以判断补偿点电压是否超过设定值,当电压超过调压上线(Umax)时,SPC输出感性电流,降低电压;当电压低于调压下线(Umin)时,SPC输出容性电流,提升电压。最终使各相电压稳定在正常范围内。


无功补偿原理

YDK-SPC开启后通过外部电流互感器(CT),实时监测负载电流,并通过内部DSP计算来分析负载电流的无功含量,然后根据设置值来控制PWM信号发生器发出控制信号给内部IGBT使逆变器产生满足要求的无功补偿电流

产品接线图

SPC安装位置主要选取在配电台区配电变压器的低压侧,即介于变压器与用户负荷之间。


SPC工作现场安装方式

安装方式包括F杆,H杆和户外落地式


工程案例

湖南沅陵

湖南沅陵农网车站、集镇、桥头等配电台区线路三相不平衡情况严重,对居民、工业用电造成了严重影响,存在很大的安全隐患(变压器噪音大、发热严重、异响等)。


处理后的效果

不平衡效益现场治理前三相电流不平衡严重,不平衡电流约为50A,零线电流达44A;补偿后三相电流基本平衡,不平衡电流约为2A,零线电流下降至15%,不平衡度由34%降至1%

补偿前

A相:109.23A B相:141.29A

C相:93.07A N相:44.35A

补偿后

A相:108.67A B相:110.85A

C相:108.93A N相:15.06A

无功效益:补偿后无功功率下降明显,从9kVar下降至1kVar,功率因素达到1

总结

彻底解决配网三相不平衡问题,大幅降低低压配电网线路损耗

使无功达到就地平衡,提高配电网的功率因素

实时改善电压治理,稳定系统电压,提高配电质量,改善用电环境

完美解决由于三相不平衡带来的变压器过载运行等问题,延长变压器寿命
